Pomiary geodezyjne: kluczowe rodzaje, cele i zastosowania w praktyce

Na budowie często słyszy się zdanie: „Przecież to tylko kilka punktów w terenie”. A potem przychodzi moment wylewania fundamentów, odbioru przyłącza albo sporu o granicę i nagle okazuje się, że te „kilka punktów” decyduje o kosztach, terminach i nerwach. Pomiary geodezyjne to nie formalność do odhaczenia, tylko precyzyjny proces zbierania danych o położeniu obiektów i rzeźbie terenu, który ma bardzo konkretne cele: zapewnić zgodność projektu z rzeczywistością, ułatwić procedury urzędowe i ograniczyć ryzyko błędów wykonawczych.

Przeczytaj również: Eksmisja z lokalu: co warto wiedzieć o przebiegu i skutkach prawnych

Jeśli działasz lokalnie w rejonie Szczecina, Gorzowa Wielkopolskiego oraz w woj. lubuskim i zachodniopomorskim, to kluczowe jest jeszcze jedno: sprawna organizacja pracy w terenie i komplet dokumentów, które przechodzą przez urząd bez poprawek. W praktyce właśnie na tym „wygrywa się” inwestycje — terminowością i jakością danych.

Przeczytaj również: Certyfikaty energetyczne a konkurencyjność na rynku nieruchomości

Na czym polegają pomiary geodezyjne i co tak naprawdę mierzy geodeta

Pomiary geodezyjne to zespół działań, które prowadzą do określenia położenia punktów, obiektów oraz granic w przestrzeni. W uproszczeniu: geodeta ustala „gdzie coś jest” (poziomo) oraz „na jakiej jest wysokości” (pionowo), a następnie przetwarza wyniki w mapy, szkice, wykazy współrzędnych i dokumentacje wymagane na etapie projektowania, budowy lub postępowań prawnych.

W terenie mierzy się tzw. szczegóły terenowe, czyli elementy, które mają znaczenie projektowe lub prawne: budynki, ogrodzenia, drogi, rowy, skarpy, elementy zagospodarowania, a także sieci uzbrojenia terenu (np. studzienki, hydranty, skrzynki). Do tego dochodzą użytki gruntowe, granice działek oraz punkty wysokościowe potrzebne przy spadkach, odwodnieniu czy niwelacji terenu.

Krótki dialog z życia? Proszę bardzo — bo to się powtarza niemal codziennie:

Inwestor: „Potrzebuję mapy i wytyczenia, ale czy to musi być takie dokładne?”
Geodeta: „Jeśli budynek przesunie się o kilkanaście centymetrów, to może wejść w strefę niezgodności z projektem albo odległościami od granicy. Dokładność to nie fanaberia, tylko bezpieczeństwo inwestycji.”

Kluczowe rodzaje pomiarów: sytuacyjne, wysokościowe i sytuacyjno-wysokościowe

W geodezji wyróżnia się kilka podstawowych typów prac, ale trzy kategorie wracają najczęściej, bo stanowią fundament praktycznie każdej dokumentacji.

Pomiary sytuacyjne (poziome) — gdy liczy się położenie w planie

Pomiary sytuacyjne to pomiary poziome szczegółów terenowych. Ich celem jest określenie położenia obiektów w układzie współrzędnych: gdzie dokładnie stoi budynek, jak biegnie krawędź drogi, w którym miejscu jest studzienka, jak układa się ogrodzenie, gdzie przebiega rów czy linia skarpy.

To właśnie z tych danych powstają mapy oraz opracowania planistyczne. Jeśli projektant rysuje przyłącze kanalizacji, to musi wiedzieć, gdzie realnie są punkty w terenie — nie „mniej więcej”, tylko w konkretnej lokalizacji.

Pomiary wysokościowe — gdy teren „pracuje” w pionie

Pomiary wysokościowe to pomiary pionowe, czyli wyznaczanie wysokości punktów oraz różnic wysokości. W praktyce odpowiadają na pytania: jaki jest spadek działki, gdzie będzie najniższy punkt, jak ustawić rzędne drogi, jak poprowadzić odwodnienie, ile ziemi trzeba wywieźć lub dowieźć.

Wysokości wyznacza się m.in. poprzez niwelację geometryczną (bardzo dokładną na krótkich odcinkach), niwelację trygonometryczną (zależną od pomiarów kątów i odległości) oraz metody satelitarne GNSS — dobierane do warunków terenowych i wymaganej dokładności.

Pomiary sytuacyjno-wysokościowe — pełny obraz terenu

Pomiary sytuacyjno-wysokościowe łączą oba światy: położenie poziome i wysokość. To najczęstszy „pakiet” w praktyce inwestycyjnej, bo projektowanie bez wysokości jest jak rysowanie drogi bez informacji o spadkach.

W efekcie otrzymujesz dane pozwalające budować modele terenu, tworzyć mapy do projektów, obliczać objętości mas ziemnych i kontrolować zgodność realizacji z dokumentacją.

Osnowa geodezyjna i dokładność: dlaczego „punkt punktowi nierówny”

Żeby pomiary były porównywalne i wiarygodne, muszą opierać się o osnowę geodezyjną. To sieć punktów o znanych współrzędnych i/lub wysokościach, stanowiąca bazę odniesienia dla wszystkich prac w terenie. Bez osnowy nawet najlepszy sprzęt nie pomoże, bo nie ma do czego „przywiązać” wyników.

Osnowa ma różne poziomy: fundamentalną, bazową i szczegółową. W praktyce oznacza to tyle, że jedne punkty zapewniają odniesienie na dużych obszarach, a inne służą do precyzyjnych pomiarów lokalnych na potrzeby konkretnej inwestycji.

Równie ważna jest dokładność i jej dobór do zadania. W geodezji spotyka się podział na grupy dokładnościowe, np. dla trwałych obiektów (takich jak budynki) wymaga się większej precyzji rzędu ok. 0,10 m, a dla budowli ziemnych czy elementów mniej krytycznych często dopuszcza się ok. 0,30 m. Te wartości nie są ozdobnikiem — one wpływają na technologię pomiaru, czas pracy w terenie i finalny koszt.

Co z tego wynika dla inwestora? Prosta rzecz: jeśli ktoś obiecuje „szybko i tanio” bez rozmowy o wymaganiach dokładnościowych, to zwykle oszczędza nie tam, gdzie trzeba. A później wychodzą poprawki: przesunięte przyłącza, niezgodności w inwentaryzacji, problemy z odbiorem.

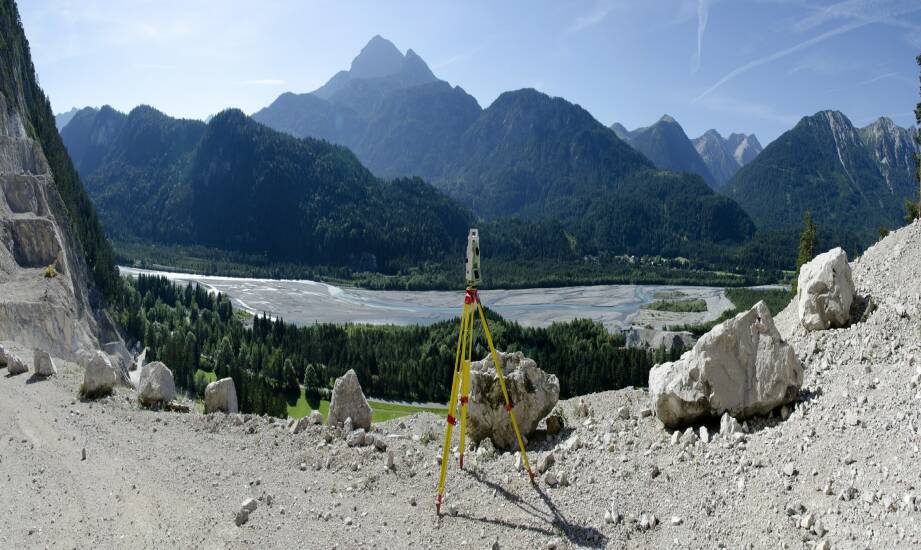

Sprzęt i technologie w praktyce: tachimetr, niwelator, GNSS, skaning laserowy i LIDAR

Nowoczesna geodezja to połączenie klasycznej metodyki i technologii. W zależności od celu pracy stosuje się różne instrumenty geodezyjne: tachimetry, niwelatory, teodolity, dalmierze oraz odbiorniki satelitarne GPS/GNSS. Dobór narzędzia nie jest „kwestią gustu” — zależy od warunków terenowych, dostępności punktów osnowy, przeszkód (zabudowa, drzewa), wymaganej dokładności i terminu.

Pomiary GPS/GNSS mogą być prowadzone w trybie statycznym, kinematycznym lub z postprocessingiem. W praktyce oznacza to różny czas pomiaru i różny sposób opracowania danych. GNSS świetnie działa tam, gdzie jest dobra widoczność nieba i potrzeba sprawnego zbierania punktów na większym obszarze. Z kolei w trudniejszych warunkach (np. gęsta zabudowa, zadrzewienia) częściej sięga się po tachimetr.

Coraz częściej w projektach infrastrukturalnych i przemysłowych wykorzystuje się też skanowanie laserowe oraz LIDAR. Te technologie pozwalają zebrać ogromną liczbę punktów i zbudować chmurę punktów, która wiernie odwzorowuje rzeczywistość: elewacje, konstrukcje, skarpy, przekroje terenu. To nie zawsze jest konieczne przy domu jednorodzinnym, ale bywa bezcenne przy halach, modernizacjach, analizie kolizji czy inwentaryzacjach skomplikowanych obiektów.

Najważniejsze cele pomiarów: od mapy do projektu po odbiory i bezpieczeństwo inwestycji

Cel pomiarów geodezyjnych rzadko kończy się na „zrobieniu mapy”. Dane pomiarowe mają wspierać decyzje i ograniczać ryzyko. Najczęstsze cele w praktyce to:

• Tworzenie map i modeli terenu do projektowania oraz analiz przestrzennych (w tym map do celów projektowych).
• Wytyczenie obiektów w terenie zgodnie z projektem (budynki, sieci, drogi), tak aby wykonawca budował „w punkt”.
• Kontrola realizacji i przygotowanie dokumentacji do odbiorów (np. inwentaryzacja powykonawcza).
• Dokumentacje do celów prawnych, czyli sytuacje, w których liczą się granice, powierzchnie i zgodność z ewidencją.
• Monitoring przemieszczeń i osiadań, gdy trzeba dbać o bezpieczeństwo obiektu i otoczenia.

Warto zauważyć, że wiele problemów klientów wynika nie z samego pomiaru, ale z „obsługi dookoła”: brak terminowości, nieprecyzyjne dane wpływające na błędy projektowe, trudności z dokumentami do urzędu. Dlatego dobrze zaplanowana praca geodezyjna to nie tylko teren, ale też porządne opracowanie i komplet materiałów, które da się bez stresu przedłożyć dalej.

Zastosowania w praktyce: budowa domu, infrastruktura, podziały, granice i monitoring konstrukcji

Najbardziej „życiowe” zastosowania geodezji to te, które pojawiają się przy każdej inwestycji budowlanej. Zazwyczaj zaczyna się od mapy do celów projektowych, potem wchodzi wytyczenie obiektu, a na końcu inwentaryzacja powykonawcza do odbioru. Brzmi liniowo, ale w praktyce często dochodzą sytuacje dodatkowe: zmiany w projekcie, kontrola spadków, wyznaczanie przyłączy, doprecyzowanie przebiegu sieci.

Osobnym obszarem są sprawy prawne i graniczne. Podział nieruchomości czy wznowienie granic nie polega wyłącznie na „wbiciu palików”. To procedury, które wymagają poprawnej identyfikacji działki, odniesienia do dokumentów i danych ewidencyjnych oraz przygotowania opracowań zgodnych z wymaganiami formalnymi. Tu liczy się doświadczenie i znajomość realiów lokalnych — bo każdy powiat ma swoją praktykę pracy z dokumentacją, a inwestor chce przede wszystkim efektu: jasnej sytuacji prawnej.

W dużych projektach rośnie znaczenie pomiarów specjalistycznych: pomiary przemieszczeń i osiadania, kontrola pionowości, monitoring odkształceń. Takie działania prowadzi się przy obiektach inżynieryjnych, budynkach sąsiadujących z głębokimi wykopami, konstrukcjach narażonych na drgania czy zmianę warunków gruntowych. Tu geodezja pracuje „w tle” bezpieczeństwa — a wyniki są podstawą decyzji technicznych.

Jeśli działasz lokalnie i zależy Ci na sprawnej realizacji w regionie, pomocny może być kontakt z zespołem, który ma doświadczenie terenowe i technologiczne w woj. lubuskim i zachodniopomorskim — przykładowo: pomiary geodezyjne gorzów wlkp.

Jak przygotować się do pomiarów, żeby uniknąć opóźnień i kosztownych poprawek

W praktyce najwięcej czasu traci się nie na sam pomiar, tylko na przestoje: brak dostępu do działki, niejasny zakres zlecenia, brak danych o planowanym obiekcie, oczekiwanie na materiały lub konieczność powtórki, bo w międzyczasie zmieniło się zagospodarowanie terenu.

Dlatego przed zleceniem warto doprecyzować kilka rzeczy. Jeśli jesteś inwestorem, powiedz wprost, co chcesz osiągnąć: czy potrzebujesz mapy do projektu, tyczenia, inwentaryzacji, czy może sprawy granicznej. Jeśli reprezentujesz wykonawcę, podaj terminy robót i wskaż, które etapy są krytyczne czasowo (np. fundamenty, sieci, nawierzchnie). A jeśli jesteś projektantem, doprecyzuj, jakie informacje są kluczowe: przekroje, rzędne, kolizje, uzbrojenie, obszar opracowania.

• Ustal jasny zakres: co ma być zmierzone i w jakim celu (projekt, budowa, odbiór, prawo).
• Przygotuj dostęp do terenu: otwarta brama, możliwość wejścia, informacja o psach, klucz do szlabanu.
• Udostępnij dokumenty, które już masz: wypisy/wyrysy, projekt zagospodarowania, decyzje, wcześniejsze mapy.
• Nie zostawiaj geodezji na koniec: pomiary wykonane „w ostatniej chwili” częściej generują kosztowne kolizje z harmonogramem.

Na koniec praktyczna wskazówka: jeśli zależy Ci na terminach, ustal z geodetą nie tylko datę wejścia w teren, ale też realny termin opracowania i przekazania dokumentów. To często różnica między płynną budową a serią „drobnych” opóźnień, które finalnie kosztują najwięcej.
