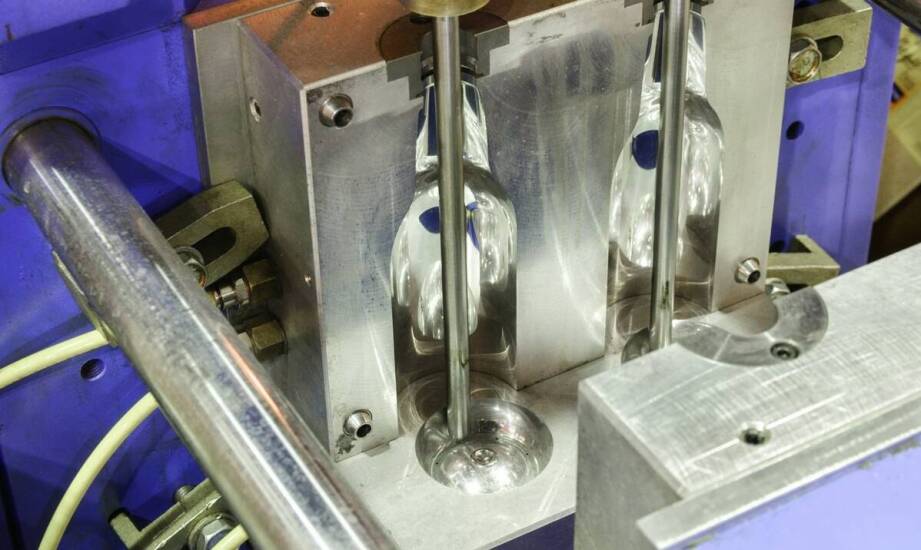

Dlaczego montaż prowadnic i układu wypychania przesądza o pracy formy po uruchomieniu

Dopiero podczas składania poszczególnych podzespołów narzędzia ujawniają się ewentualne problemy z osiowym zamykaniem oraz oporami mechanicznymi. Niewidoczne na wcześniejszych etapach odchylenia w obróbce elementów składowych błyskawicznie powodują nierównomierny docisk. Taka sytuacja niemal zawsze uniemożliwia płynną pracę po instalacji sprzętu na wtryskarce. Korpus, płyty bazowe oraz elementy ustalające tworzą fundamentalny punkt odniesienia dla całego procesu łączenia części. Właściwe spasowanie tych bazowych struktur determinuje ostateczną pozycję gniazd formujących i kanałów chłodzących. Nawet najmniejszy błąd na poziomie korpusu przenosi się na pozostałe układy, potęgując naprężenia wewnątrz narzędzia. Geometria całej konstrukcji zależy od idealnego wypoziomowania pierwszych płyt nośnych. Weryfikacja ich ułożenia zapobiega późniejszym odkształceniom pod wpływem potężnych ciśnień wtrysku. Stalowe płyty muszą wykazywać absolutną płaskość, aby stanowić sztywne oparcie dla mechanizmów ruchomych. Brak stabilnej bazy skutkuje szybszym zużyciem elementów ślizgowych i obniżeniem jakości gotowych wyprasek z tworzyw sztucznych.

Znaczenie prowadnic dla współosiowości narzędzia

Prowadnice w postaci hartowanych słupów i tulei bezpośrednio kierują ruchem wszystkich ruchomych części konstrukcji. Komponenty te utrzymują precyzyjną współosiowość obu połówek podczas każdego cyklu otwierania oraz zamykania. Słupy prowadzące wyposażone w kołnierze centrujące skutecznie przejmują i minimalizują niepożądane siły boczne. Tuleje współpracujące nierzadko wykorzystują specjalne koszyki kulkowe redukujące tarcie pomiędzy metalowymi powierzchniami. Dzięki temu całe narzędzie porusza się płynnie i nie ulega szkodliwym przekoszeniom.

Prawidłowe zestawienie tych elementów wymaga zachowania rygorystycznych tolerancji wymiarowych. Typowy luz pomiędzy słupem a tuleją wynosi od 0,002 do 0,005 milimetra. Odchyłki wykraczające poza ten wąski zakres prowadzą do zacierania się współpracujących powierzchni metalowych. Pomiary wykonuje się za pomocą czujników zegarowych oraz mikrometrów, co pozwala na bieżąco kontrolować geometrię układu.

Stabilne prowadzenie eliminuje ryzyko przesunięcia gniazda względem stempla w momencie wtrysku płynnego polimeru. Brak przesunięć gwarantuje zachowanie jednolitej grubości ścianek w produkowanym detalu. Poważniejsze uszkodzenie słupów prowadzących wymusza natychmiastowe zatrzymanie produkcji i kosztowną regenerację zatartego obszaru.

Układ wypychania i weryfikacja współpracujących detali

Moduł odpowiadający za uwalnianie wypraski składa się z obszernego zestawu wypychaczy, popychaczy oraz prętów prowadzących. Elementy te tworzą niezależny podzespół, który odpowiada za bezpieczne usunięcie gotowego detalu z nagrzanej przestrzeni formującej. Miejsca styku cienkich wypychaczy z płytami generują intensywne tarcie, ulegające nasileniu przy obecności zanieczyszczeń lub błędnie dobranych tolerancji. Zbyt ciasne pasowanie prowadzi do zatarcia sworznia wewnątrz gniazda. Nadmierny luz sprzyja wnikaniu stopionego tworzywa w szczeliny, tworząc nieestetyczne wypływki na plastiku.

Wypychacze muszą poruszać się synchronicznie wraz z ruchem głównej płyty wyrzutnika. Synchronizację tę ułatwiają pierścienie oporowe wyznaczające dokładny punkt zatrzymania mechanizmu. Prawidłowo poprowadzona budowa formy wtryskowej uwzględnia odpowiednie smarowanie tych newralgicznych stref przy zachowaniu czystości gniazd. Przejście od statycznych bloków stali do precyzyjnie regulowanych mechanizmów ruchomych stanowi niezwykle wymagający etap montażu.

Narzędziowcy zwracają uwagę na osiowość otworów prowadzących w płycie wyrzutnika. Odchylenie kątowe prętów skutkuje ich wyginaniem podczas wyrzutu wypraski. Takie deformacje oznaczają szybkie pęknięcie wypychacza i konieczność rozbiórki potężnego bloku stali w celu wymiany pojedynczego trzpienia.

Przymiarka i ostateczna weryfikacja zmontowanej konstrukcji

Ostatni etap prac obejmuje fizyczną integrację wszystkich modułów połączoną z rygorystyczną oceną docisku. Przymiarka polega na wielokrotnym składaniu narzędzia na profesjonalnej prasie montażowej. Inżynierowie dokładnie sprawdzają opory ruchu oraz kontrolują rozkład sił na elementach ślizgowych. Równomierność zamykania weryfikuje się za pomocą specjalnych tuszy lub taśm kalibrujących. Farba naniesiona na powierzchnie podziału precyzyjnie odbija miejsca przedwczesnego styku lub braku odpowiedniego kontaktu.

Mierzenie sił potrzebnych do przesunięcia suwaków pozwala wcześnie wykryć ukryte kolizje mechaniczne. Przedsiębiorstwo Gamaplast z Gorzowa Wielkopolskiego, realizujące projekty dla sektora motoryzacyjnego, wykorzystuje w tym celu zaawansowane symulacje Moldflow jeszcze przed fizycznym złożeniem elementów. Własne biuro konstrukcyjne wnikliwie analizuje parametry pracy, co drastycznie skraca czas potrzebny na późniejsze ręczne poprawki ślusarskie.

Solidna przymiarka w warunkach narzędziowni wprost determinuje stabilność procesu na hali produkcyjnej. Zaniedbania na etapie pasowania ujawniają się dopiero pod wpływem wysokiej temperatury i ciśnienia układu zamykania wtryskarki. Staranna kontrola współpracy podzespołów minimalizuje ryzyko nieplanowanych przestojów maszyn oraz obniża odsetek wadliwych komponentów.
